Peines y Repartidores de Conexión

Para mantener el cuadro eléctrico con un aspecto ordenado y con el mejor acabado posible podemos hacer uso de los peines y los repartidores de conexión.

¿Qué función tienen los Peines de Conexión?

Se trata de unos elementos que sustituyen los puentes entre las diferentes protecciones instaladas en el cuadro eléctrico. Gracias a estos sencillos dispositivos le damos un mejor acabado y hacemos que sea más seguro.

Instalar un peine de conexión es muy fácil, solo hay que cortar el trozo del peine que necesites y lo conectaremos al interruptor principal y a sus secundarios, situados “aguas abajo” en la instalación.

En definitiva, conectar los elementos del cuadro eléctrico a través de un peine de conexión es la forma más sencilla, segura y estética de hacerlo.

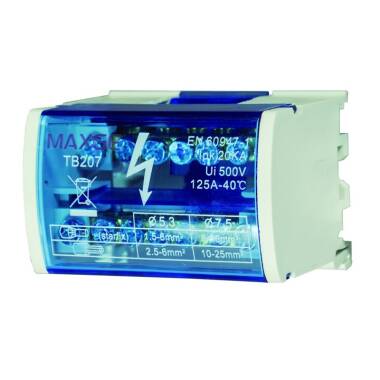

¿Qué son y para qué sirven los Repartidores de Conexión?

Conocidos también como bloques de conexión, repartidores modulares o repartidores eléctricos sirven principalmente para repartir conexiones en cuadros eléctricos de distribución, consiguiendo un ahorro importante de espacio.

El repartidor de conexión es un sencillo dispositivo formado por un borne o varios bornes con agujeros de varias secciones. En el agujero de mayor sección se inserta el conductor que se quiere repartir y desde los agujeros de menor sección saldrán las líneas repartidoras.

Incluyen una tapa aislante para evitar contactos involuntarios con la corriente eléctrica. Además, son muy fáciles de instalar. De hecho, se pueden colocar en un carril DIN igual que un magnetotérmico.

Entre los diferentes modelos de repartidores podemos encontrar modelos bipolares y tetrapolares entre otros:

• Bipolares, dos polos (2P), que incorporan dos barras de conexiones. Habitualmente una para la fase y otra para el neutro.
• Tetrapolares, cuatro polos (4P), que en este caso incluyen cuatro barras de conexión. Lo más común es usar tres de ellas para las fases y la cuarta para el neutro.
