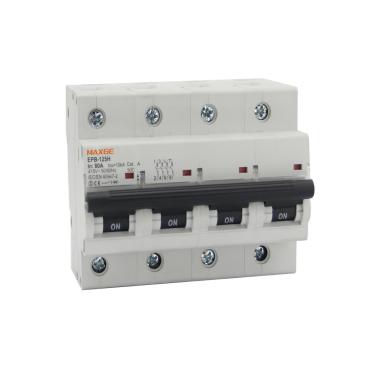

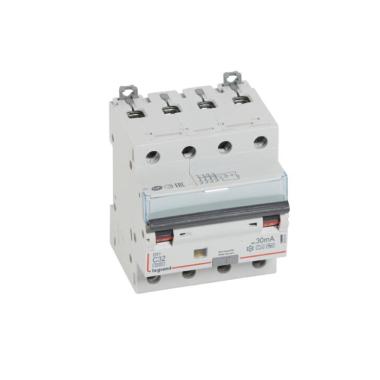

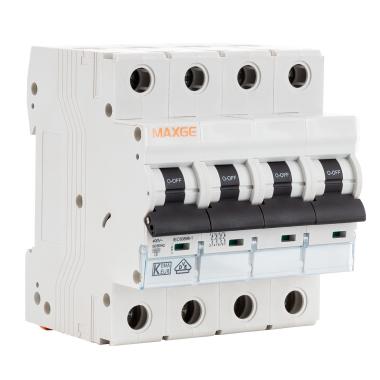

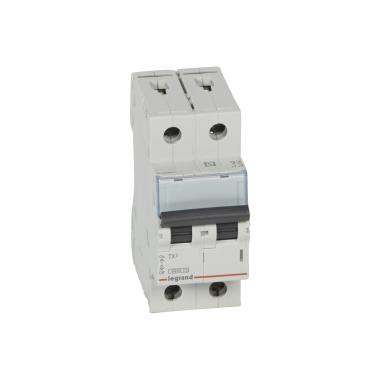

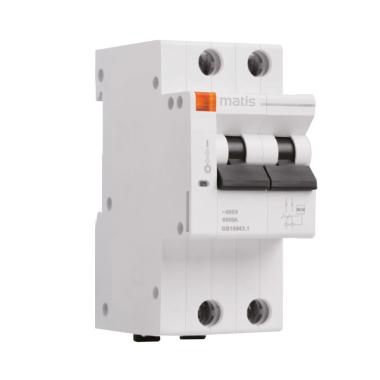

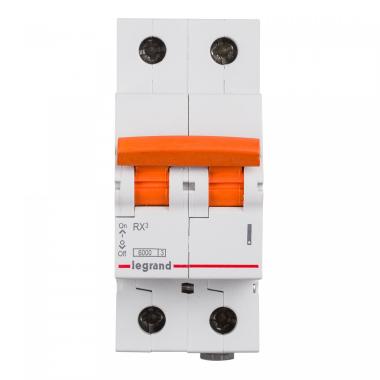

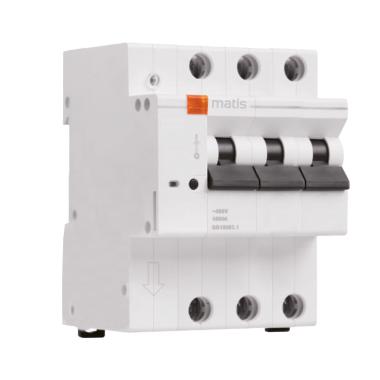

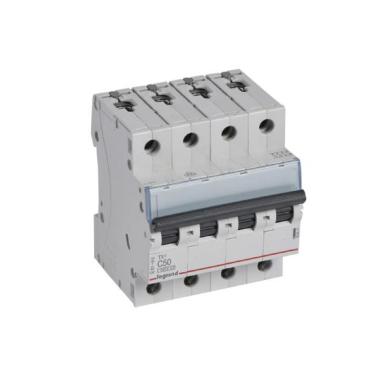

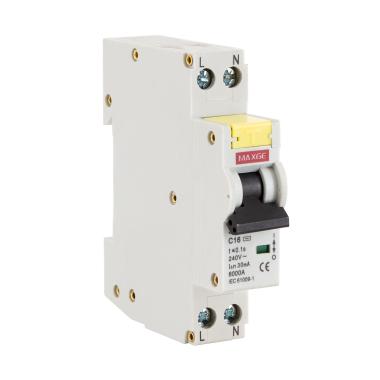

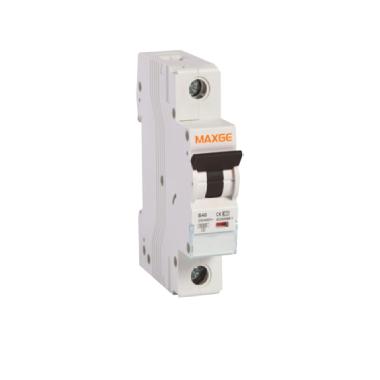

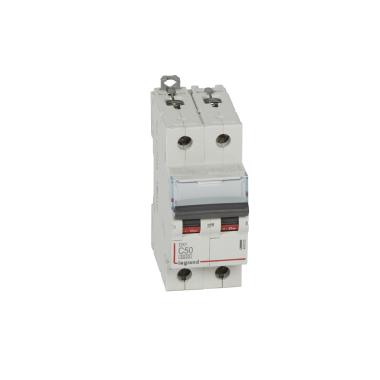

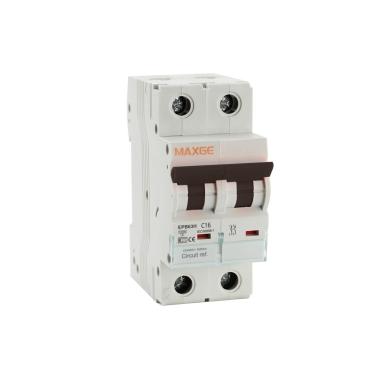

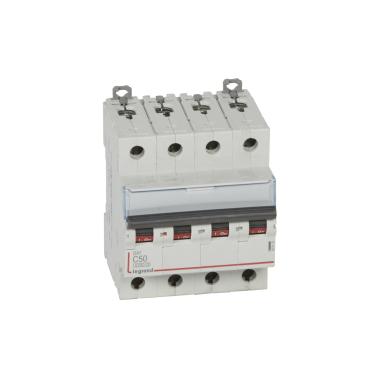

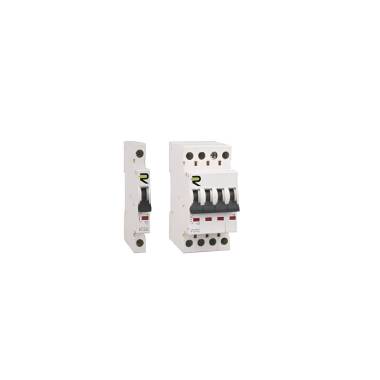

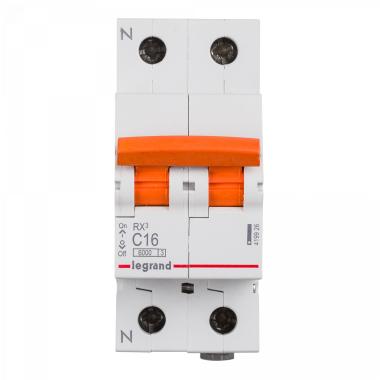

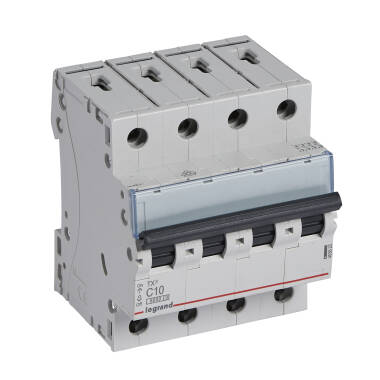

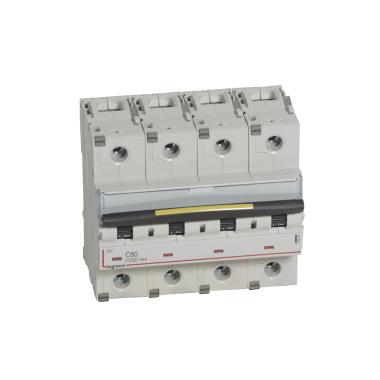

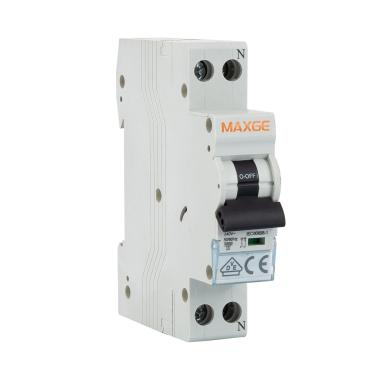

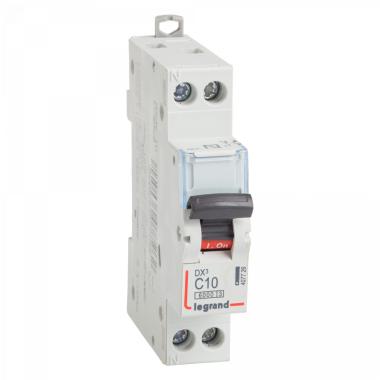

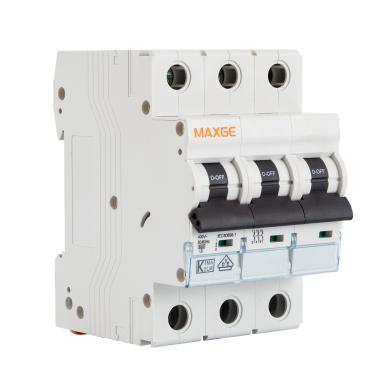

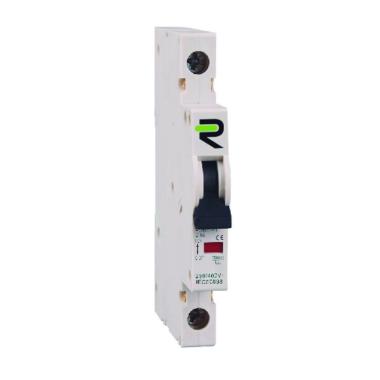

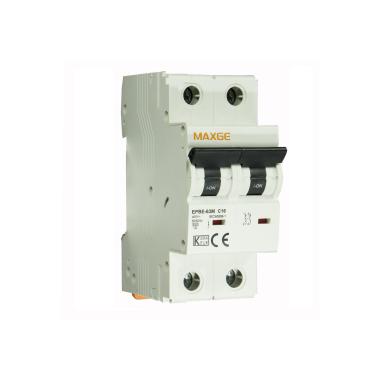

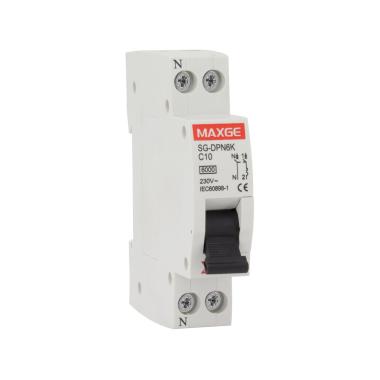

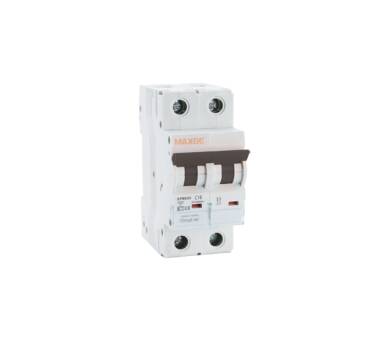

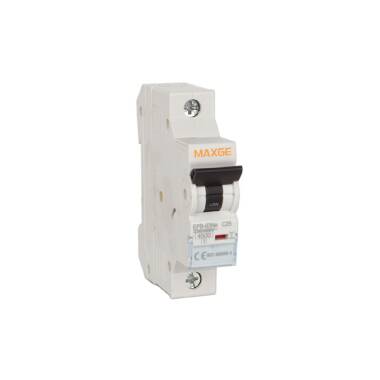

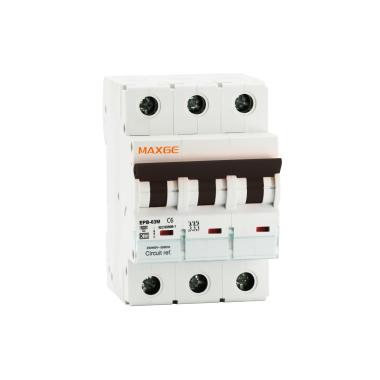

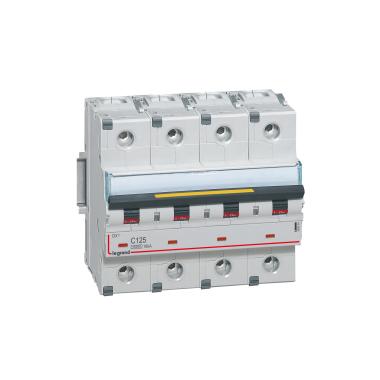

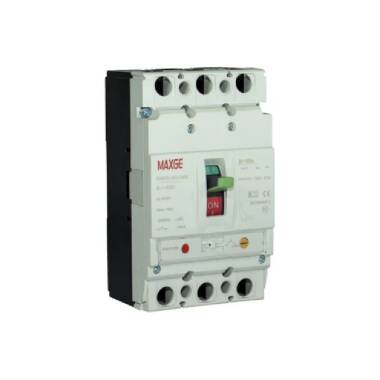

Interruptores Magnetotérmicos

Los interruptores magnetotérmicos protegen de contactos indirectos, son los que protegen los equipos conectados a la instalación. Según su ubicación se usa una nomenclatura diferente para nombrarlo, pero se trata siempre del mismo tipo de producto:

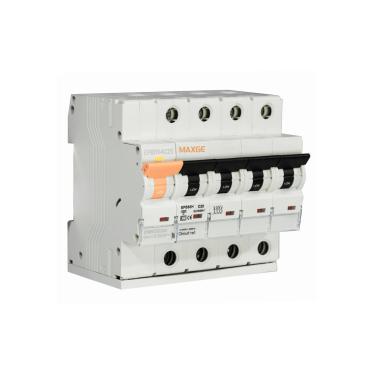

• IGA (Interruptor General Automático) es un magnetotérmico de 32 o 40 A y se coloca aguas abajo (delante) del interruptor diferencial, este protege todos los circuitos de la instalación.
• PIA (Pequeño Interruptor Automático) se instala a continuación del diferencial y cada uno protege un circuito de la instalación.

Composición y funcionamiento de los interruptores magnetotérmicos

Los interruptores magnetotérmicos están formados internamente por dos partes, una protección térmica y una protección magnética:

• Protección térmica: Protege frente a sobrecargas del circuito, la corriente pasa por un interruptor bimetálico que cuando se calienta se dilata y golpea el mecanismo que el dispositivo dispone para abrir el contacto y quedar este desconectado
• Protección magnética: Se encarga de proteger al circuito frente a cortocircuitos, consta de un electroimán, funciona de manera que cuando circula una corriente muy alta este genera una manera una fuerza magnética, atrayendo así una pieza que hace que se abra el contacto del dispositivo.

Curvas de los interruptores magnetotérmicos:

Se debe escoger debidamente el magnetotérmico dependiendo de su curva de disparo, esta depende de las veces que soporte la In (Intensidad Nominal) se utilizará en un tipo de instalación u otra. Las más comunes y utilizadas son:

Curva B: de 3 a 5 veces su In, se utilizan más bien poco, sobre todo para largas distancias de cableado.

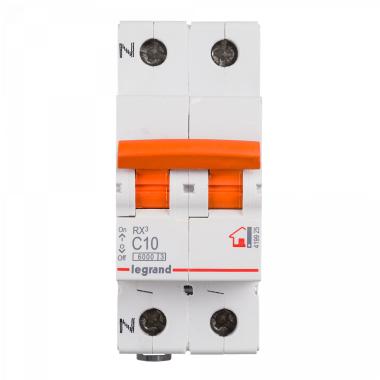

Curva C: de 5 a 10 veces su In, el más utilizado en el ámbito doméstico.

Curva D: de 10 a 20 veces su In, se utiliza principalmente para industria, donde se emplea maquinaría.

¿Qué es el poder de corte de un interruptor magnetotérmico?

Llamamos poder de corte de un magnetotérmico a la máxima intensidad que este es capaz de cortar. Sí la intensidad generada por un cortocircuito, por ejemplo, es superior al poder de corte, el magnetotérmico se disparará pero podría seguir circulando corriente mediante un arco eléctrico.

Posibles causas que disparan el magnetotérmico

Por sobrecarga: Suele ser debido a un excesivo número de dispositivos conectados

Por cortocircuito: Se debe a un sobrecalentamiento de los conductores, se produce una corriente muy alta en un corto periodo de tiempo.

Interruptor magnetotérmico rearmable

Este dispositivo puede rearmarse automáticamente en caso de que se de una corriente elevada de manera transitoria, en caso de que se vuelva producir esta corriente más veces, este abriría el contacto solo pudiéndose rearmarse de manera manual.
