Protección contra Sobretensiones

Un protector contra sobretensiones, también conocido como limitador, es un dispositivo que podemos encontrar en el cuadro eléctrico y que protege a los equipos contra subidas de tensión.

¿Qué son, cómo suceden y que provocan las sobretensiones?

Las sobretensiones son picos muy elevados de tensión que pueden causar daños importantes en los equipos eléctricos y electrónicos, también pueden degradar el cableado de la instalación eléctrica pudiendo dejarla inservible.

Podemos diferenciar entre dos tipos de sobretensiones diferentes, las sobretensiones permanentes y las transitorias:

• Las sobretensiones permanentes son provocadas por una posible descompensación de las fases de alimentación. Lo más común es que sea por una rotura del neutro o debido a anomalías en el propio suministro por parte de la compañía eléctrica.
• Las sobretensiones transitorias pueden ser provocadas por el impacto de un rayo en la línea de alimentación o en alguna instalación de telecomunicaciones.

En cualquier caso, son situaciones que, como hemos comentado, pueden dañar de forma permanente la instalación y los equipos conectados a ella.

¿Cómo protegernos de las sobretensiones?

Existen diversos tipos de dispositivos que protegen las instalaciones frente a sobretensiones. Todos estos dispositivos derivan la sobretensión producida a tierra siendo los más populares:

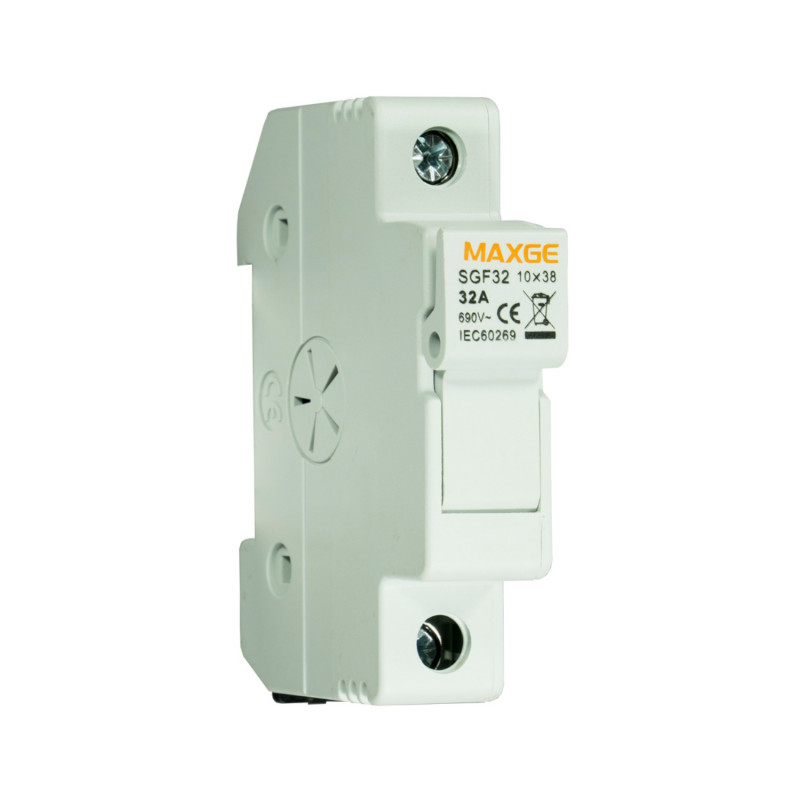

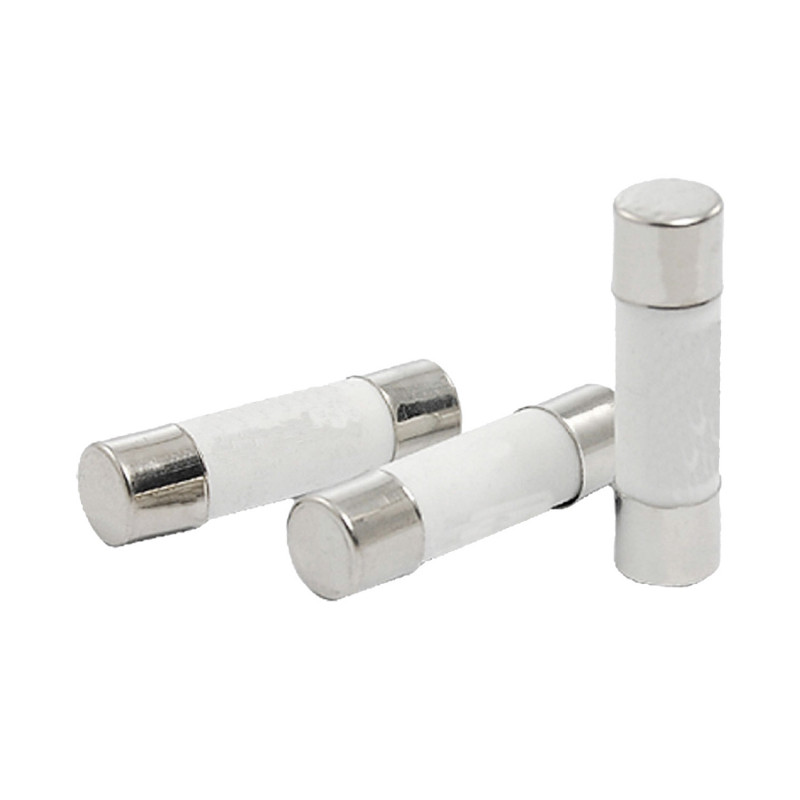

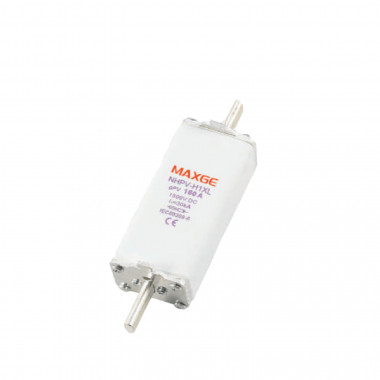

• Fusibles.

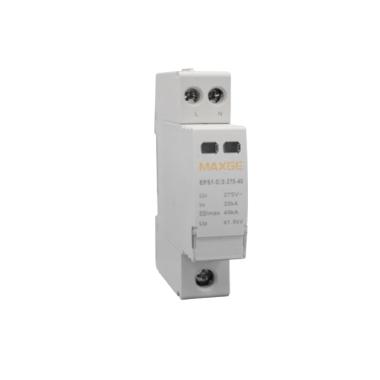

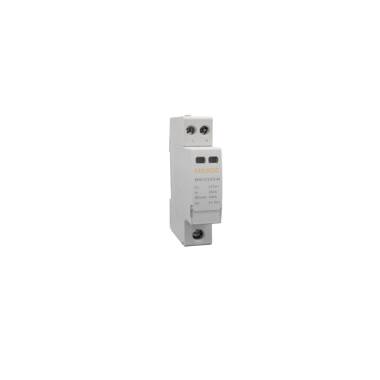

• Protectores de sobretensiones transitorias.

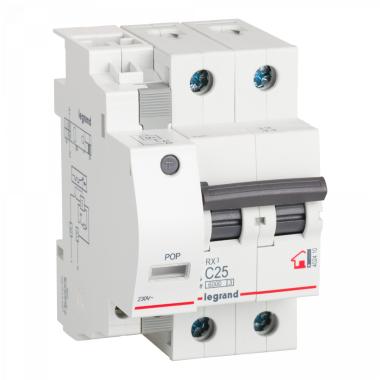

• Protectores de sobretensiones permanentes.

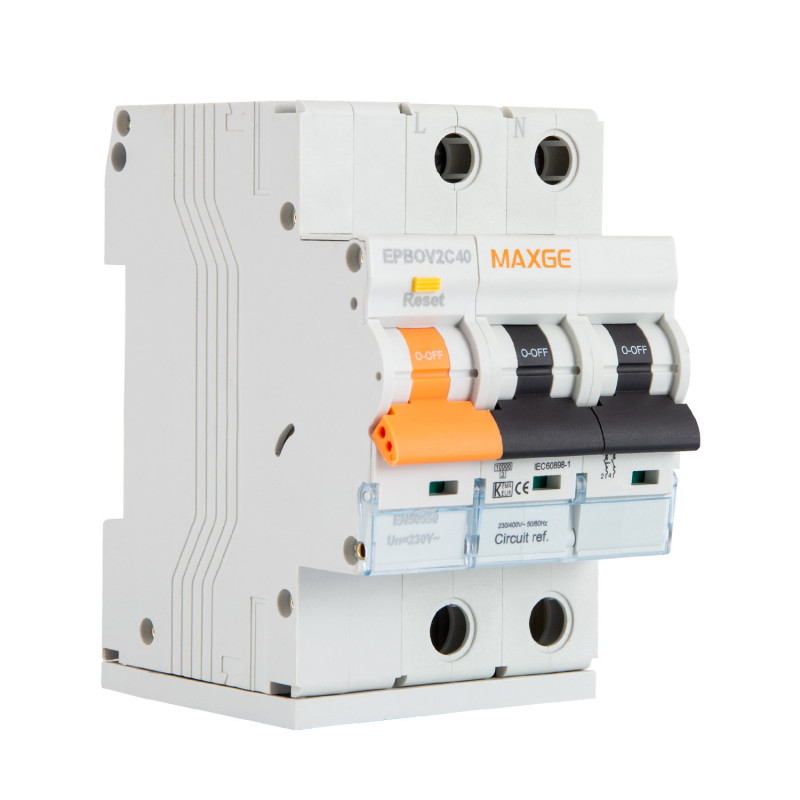

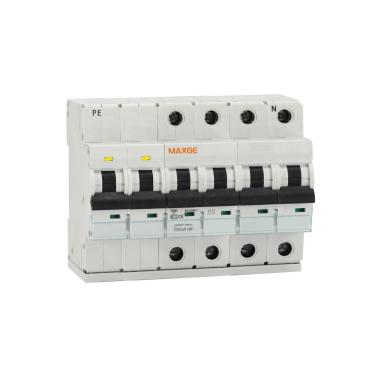

• Protectores contra sobretensiones combinados.

Estos últimos modelos protegen tanto frente a sobretensiones transitorias como permanentes. Además, podemos encontrar modelos que integran también el interruptor automático, convirtiéndose en un verdadero todo en uno.

¿Dónde se instalan los Protectores contra Sobretensiones?

Lo más habitual es instalar los limitadores en el cuadro eléctrico, entre la salida del Interruptor General Automático y la entrada del Interruptor Diferencial.

¿Qué limitador elegir?

Para elegir el modelo de protector contra sobretensiones adecuado debemos fijarnos en si nuestra instalación es trifásica o monofásica. En viviendas lo habitual es que sea una instalación monofásica.

También hemos de tener en cuenta la potencia contratada y la intensidad del ICP, ya que el protector ha de tener la misma intensidad.
