Cuadros Eléctricos

El cuadro eléctrico o llamado técnicamente CGPM (Caja General de Protección y Mando) y sus componentes son el elemento más importante de una instalación eléctrica. Su principal función es proteger de contactos directos e indirectos tanto a las personas como a los aparatos eléctricos de la instalación. Dentro del cuadro eléctrico se insertarán todos los elementos de protección necesarios.

¿Qué componentes tiene un cuadro eléctrico y qué funciones tienen?

Dependiendo de su uso y de la potencia demandada se utilizarán más o menos elementos de protección. Generalmente se componen de:

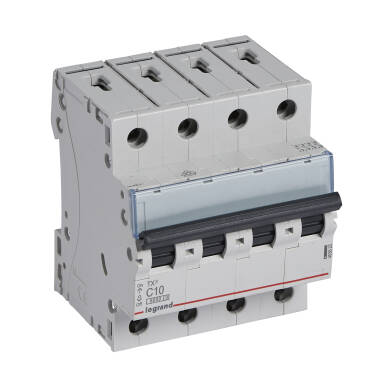

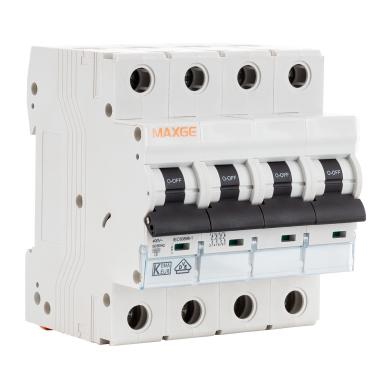

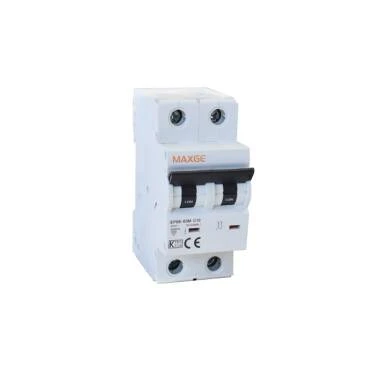

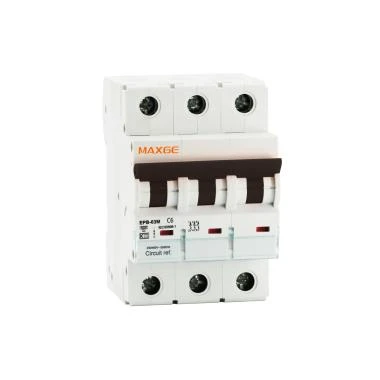

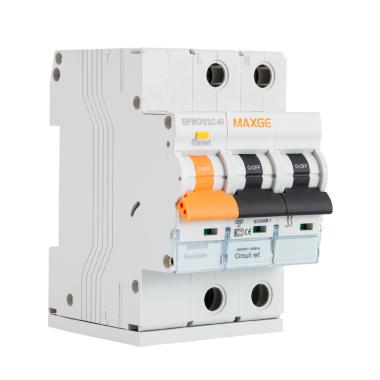

• IGA (Interruptor General Automático): Se trata de un interruptor magnetotérmico, este protege toda la instalación de contactos directos. Se utiliza una unidad por instalación.

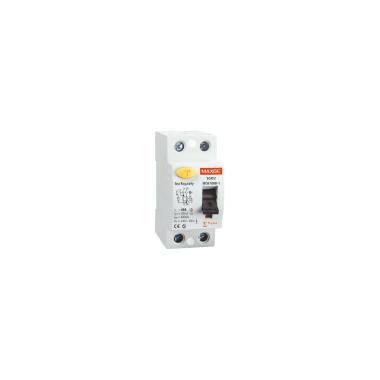

• ID (Interruptor Diferencial): Protege de contactos indirectos, se utiliza una unidad por instalación. Es clave para proteger a las personas.

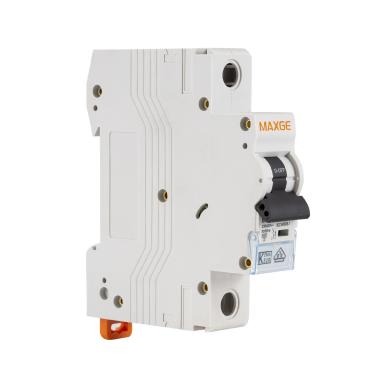

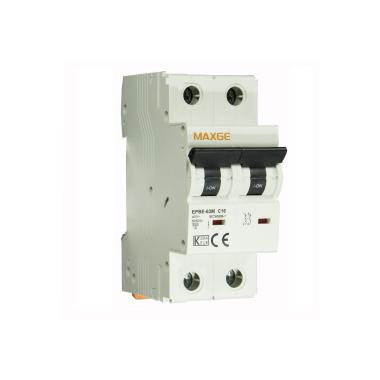

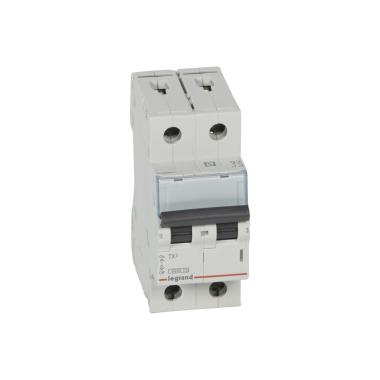

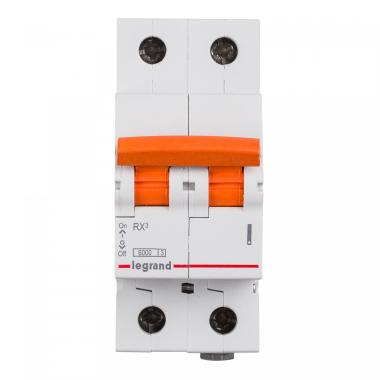

• PIA (Pequeño Interruptor Automático): Protege de contactos directos. Son de menos potencia que el IGA, pero tienen su mismo funcionamiento. Se utilizan tantos como circuitos disponga la instalación.

¿Qué cuadro eléctrico elegir?

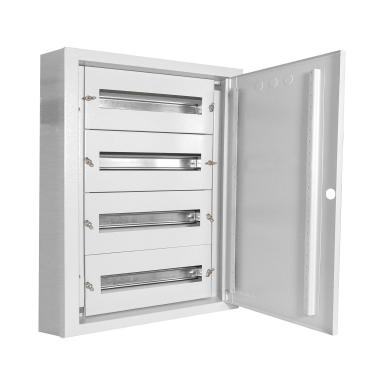

El primer factor que debes tener en cuenta es el número de módulos que necesites, cada módulo tiene una medida de ±17.5 mm de ancho, habitualmente las protecciones constan de dos módulos, a no ser que se trate de una protección DPN (protecciones de un solo módulo).

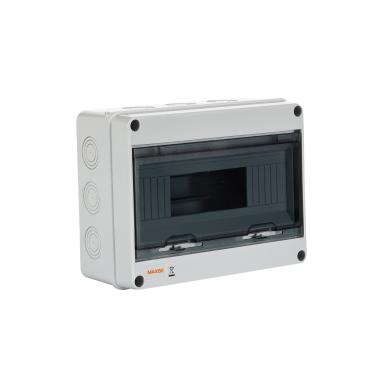

Dependiendo de donde se vaya a instalar puedes escoger que sea de superficie o empotrable. Si se desea instalar el cuadro en el exterior se debe escoger una caja con un IP nunca inferior a IP54.

¿A qué altura se coloca un cuadro eléctrico?

Un cuadro eléctrico se debe colocar a una altura nunca inferior a 1.40 m del suelo y en ningún caso superior a los 2 metros de distancia sobre el suelo.

Tipos de cuadros eléctricos

Existen infinidad tipos y usos para los cuadros eléctricos, pueden utilizarse para proteger una vivienda o industrias (CGPM), Cuadros de Distribución para Obras, Cuadros de Control para Maquinarias Industriales y Automatizadas…etc.

Como hemos visto, dependiendo de su instalación pueden ser de superficie o empotrables así como de interior o exterior en función del grado de protección IP que tengan.
