Instalación Tubos LED T8

Cómo conectar Tubo LED con conexión en un único lateral eliminando reactancia Ferromagnética/Electrónica

La conexión de estas lámparas requiere rehacer el cableado de la lámpara fluorescente de la siguiente forma: Se elimina la reactancia, el cebador y se enchufan directamente los dos cables de la red eléctrica a los dos pines de un extremo del tubo.

Parte 1

Apagar el equipo, comprobando que no llegue corriente eléctrica.

Parte 2

Quitar/Anular la reactancia y el cebador.

Parte 3

Conectar la FASE (cable marrón, negro o gris) a un pin (1 de las 2 patas metálicas) en un extremo del portatubos y el NEUTRO (cable azul) al otro pin del mismo extremo del portatubos. Colocar el Tubo LED con el extremo indicado mediante una etiqueta en el portatubos cableado. Encender y comprobar que tu nuevo tubo LED se enciende.

Cómo conectar Tubos LED conexión un lateral con LED starter en reactancias Ferromagnéticas/Electrónica

Las instalaciones de tubos fluorescentes ferromagnéticas poseen el cebador fuera de la reactancia. Alternativamente existe la posibilidad de instalar los tubos LED aprovechando el LED starter. La conexión de estas lámparas es sencilla, solamente requiere cambiar el cebador por el LED starter, el tubo fluorescente por el tubo LED, modificar una conexión y eliminar el condensador* (si lo posee, parte1.b).

Parte 1

Apagar el equipo, comprobando que no llegue corriente eléctrica.

Parte 1.b

Quitar/Anular el condensador.

Parte 2

Unir Reactancia y LED Starter.

Parte 3

Cambiar el cebador por el LED starter y el tubo fluorescente por el tubo LED. Encender y comprobar que tu nuevo tubo LED se enciende

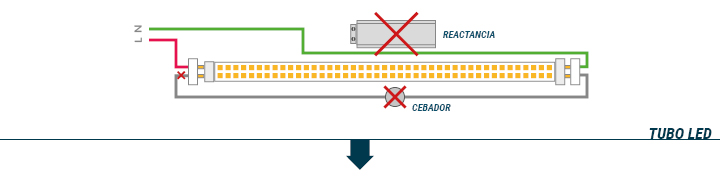

Como conectar Tubo LED con conexión en dos laterales eliminando reactancia Ferromagnética/Electrónica:

La conexión de estás lámparas requiere rehacer el cableado de la lámpara fluorescente de la siguiente forma: Se elimina la reactancia, y el cebador, y se enchufa directamente los dos cables de red eléctrica a una de las dos patitas de cada extremo del tubo.

Parte 1

Apagar el equipo, comprobando que no llegue corriente eléctrica.

Parte 2

Quitar el tubo fluorescente, unir los dos cables que llegan a la reactancia en el mismo contacto y quitar el cebador (cortando uno de los cables del cebador lo anulamos totalmente).

Parte 3

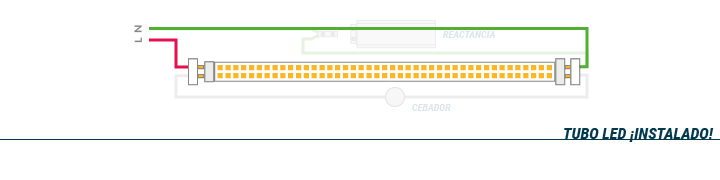

Conectar la FASE (cable marrón negro o gris) a un extremo del portatubos (2 patas metálicas) y el NEUTRO (cable azul) al otro extremo del portatubos (las dos patas metálicas del otro extremo del tubo). Encender y comprobar que tu nuevo tubo LED se enciende. ¡Enhorabuena, estás consumiendo la mitad de electricidad que hace 5 minutos!

¿Cuáles son las ventajas de los tubos LED?

Como ventaja principal es el ahorro energético, de más del 50%. Hay que señalar que el consumo de un tubo convencional, aparte del propio consumo, necesita de una reactancia cuyo consumo oscila entre 3 y 8 Vatios por tubo (En función de la calidad de la reactancia). Otras de la ventajas es el ahorro en mantenimiento (sustitución de cebadores, reactancias, y tubos…). El Tubo LED no necesita reactancias ni cebadores. Un tubo convencional tiene una vida útil aproximada de 10.000 horas, frente a la vida útil aproximada del tubo LED de 50.000. Estos datos obviamente son en función de la calidad de cualquiera de los tubos.

1. Horas de vida

Los tubos LED duran más de 50.000 horas, frente a las 10.000 de un buen tubo fluorescente.

2. Resistencia

Los tubos de LED pueden aguantar mucho más los golpes o vibraciones que los tubos fluorescentes. De hecho son desmontables y reparables, algo que para los tubos fluorescentes es impensable.

3. Consumo

Los tubos LED consumen bastante menos que los tubos fluorescentes. Un tubo fluorescente de 600mm-18W con reactancia y cebador puede llegar a consumir el doble de su potencia nominal debido a la reactancia. Estamos hablando de un consumo de 36W frente a los 8 ó 12 W del consumo del tubo LED de 600mm.

4. Encendido inmediato y sin parpadeos

Los tubos LED son de arranque instantáneo y no les afecta a sus horas de vida. En cambia un tubo fluorescente tarda en arrancar y el número de encendidos diarios afecta a su vida. Por ejemplo muchos fabricantes de tubos fluorescentes estiman la vida del tubo en 10.000 horas teniendo en cuenta únicamente 2 encendidos al día.

5. Medio ambiente

Los tubos LED no necesitan de ningún gas para encenderse, los tubos fluorescentes están fabricados con vapor de mercurio y los compuestos de mercurio, son productos químicos altamente peligrosos para la salud humana y el medio ambiente.
