Disjuntores Diferenciais

A função dos interruptores diferenciais é a de proteger contra o contacto direto, desviando as correntes para a terra. É essencial para a protecção das pessoas.

Onde está instalado o interruptor diferencial?

O interruptor diferencial é instalado ligando-o em série entre o IGA (Interruptor Geral de Alimentação) e o primeiro PIA (Pequeno Interruptor Automático) do primeiro circuito de alimentação, na caixa de protecção e controlo da residência ou empresa.

Classes de Interruptores Diferenciais

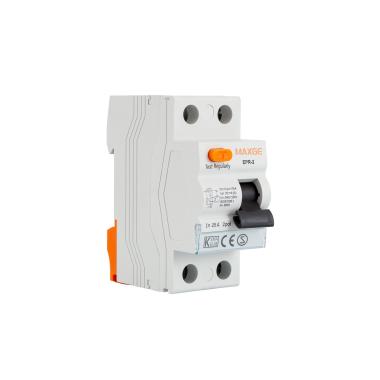

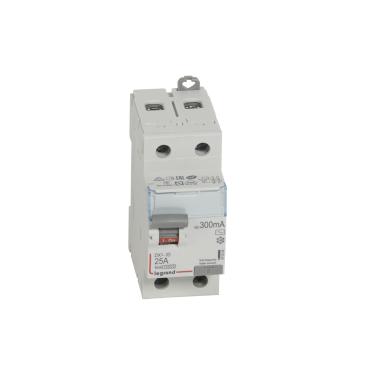

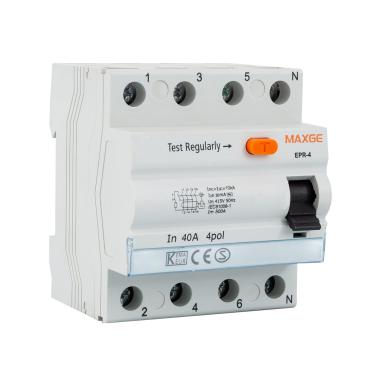

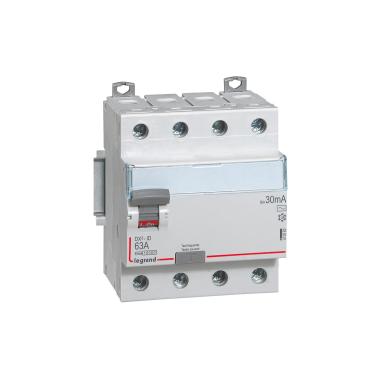

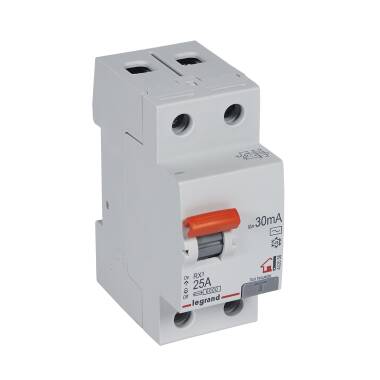

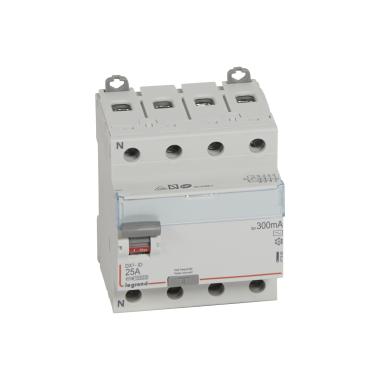

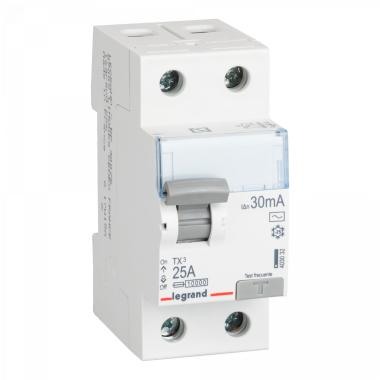

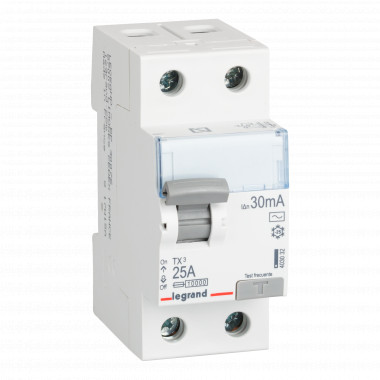

• Classe AC: Este é o tipo de disjuntor de terra mais utilizado e mais básico, protege contra correntes sinusoidais de 50 Hz e é utilizado no uso doméstico e pequenos escritórios.

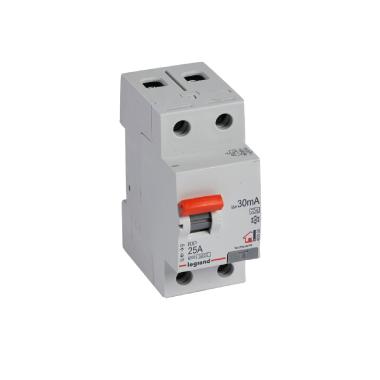

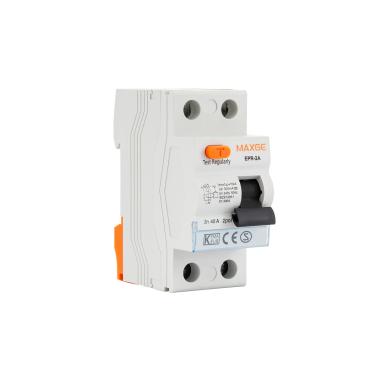

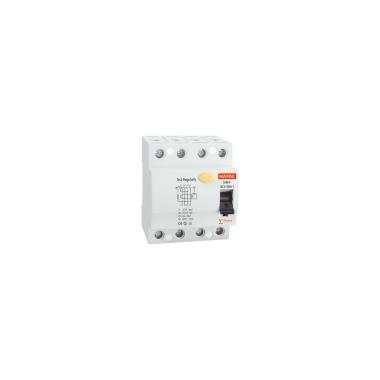

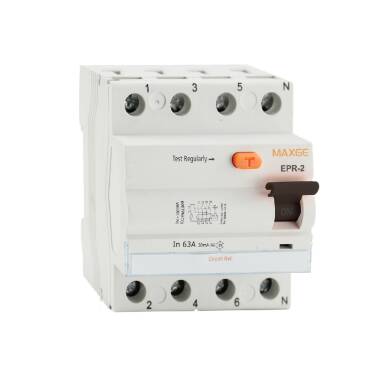

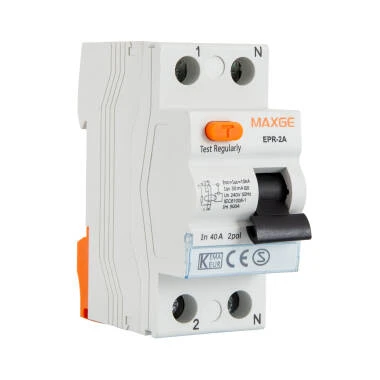

• Classe A (Superimunizado): Protege contra correntes sinusoidais e também pulsantes, principalmente utilizadas no campo industrial.
• Classe F: Protege contra correntes alternadas, pulsantes e mistas (AC + DC), a sua utilização é principalmente indicada para a indústria (variadores de frequência), são o tipo de disjuntores de fuga à terra menos utilizado.
• Classe B: Protege contra correntes alternadas, diretas e pulsantes. É uma classe F melhorada. São principalmente utilizados no campo industrial e são actualmente os mais utilizados neste sector.

Mal funcionamento do Interruptor Diferencial

O disparo inoportuno do disjuntor de corrente residual pode danificá-lo e causar o seu mau funcionamento. Isto pode expô-lo a grande perigo e ter graves consequências, uma vez que não detectaria as correntes de fuga para as quais foi concebido. Outro problema que pode ocorrer devido a um mau funcionamento é que o disjuntor pode tornar-se mais sensível e fazer com que o dispositivo dispare regularmente.

Manutenção do Interruptor Diferencial

Nas instalações industriais, as inspecções periódicas pertinentes devem ser efectuadas em conformidade com os regulamentos correspondentes.

Na área residencial não existe qualquer regulamentação que exija inspecções, uma vez que são dispositivos bastante fiáveis, embora devam ser verificados pelo menos uma vez a cada 6 meses ou 1 ano para garantir que estão a funcionar correctamente.

Para verificar o funcionamento, basta premir o botão de teste integrado, se não "disparar" não está a funcionar correctamente e deve ser substituído.

Interruptores Diferenciais Especiais

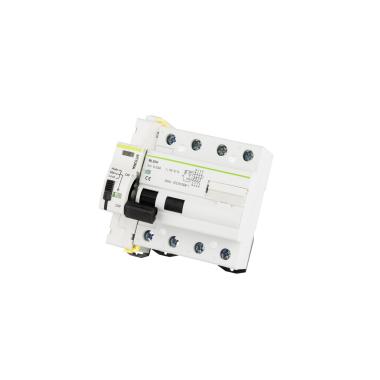

Rearme: Quando o dispositivo é activado temporariamente, estes modelos são capazes de rearmar automaticamente, fazendo várias tentativas de rearme, dependendo do modelo. Se o dispositivo continuar a tropeçar várias vezes após a reposição, deixa de fazer tentativas e torna-se inoperacional.

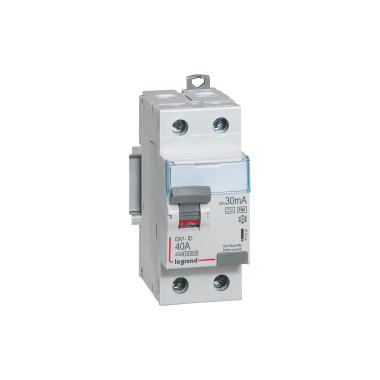

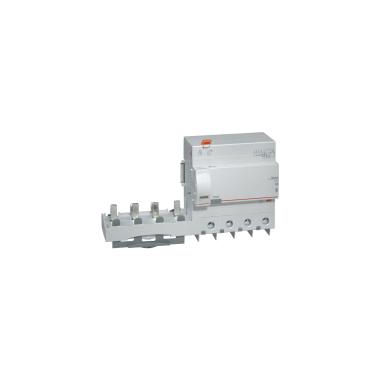

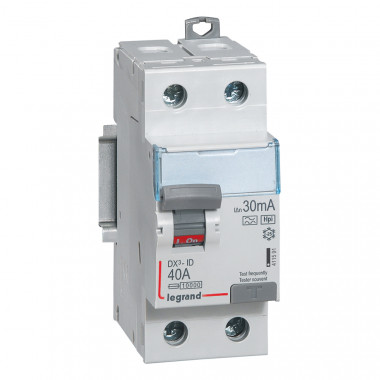

Super-imunizados: Actuam de forma mais selectiva, ou seja, os interruptores diferenciais convencionais podem disparar quando não deveriam, os interruptores super-imunizados são mais precisos e fiáveis.
