Contactores e Disjuntores Remotos

Embora não sejam equipamentos de protecção, os contactores e disjuntores são um elemento presente em muitos quadros eléctricos, especialmente em instalações industriais, restauração, etc.

O que são Contactores Eléctricos e para que servem?

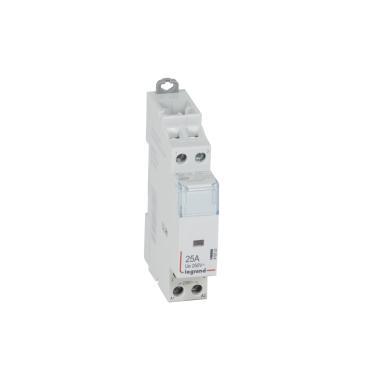

Um contactor é um dispositivo capaz de abrir e fechar circuitos de potência e controlo e, como já vimos, não é um elemento de protecção. Consoante o tipo de instalação eléctrica, escolheremos entre um contactor monofásico ou trifásico.

São utilizados principalmente em instalações industriais para o controlo e funcionamento de motores eléctricos.

Elementos básicos de um contactor

Um contactor eléctrico consiste num electroíman (uma bobina + cabeça + martelo) que é accionado por uma corrente eléctrica. Esta corrente é activada por um interruptor externo e contactos do tipo NA (Normalmente Aberto) e NC (Normalmente Fechado). O martelo é preso a uma mola que faz a ligação entre o electroíman e os contactos.

Quando a bobina recebe corrente elétrica, actua como um íman que atrai o martelo para se acoplar à cabeça do cilindro. À medida que o martelo se move, o mesmo acontece com a mola, provocando a abertura dos contactos NC e o fecho dos contactos NO.

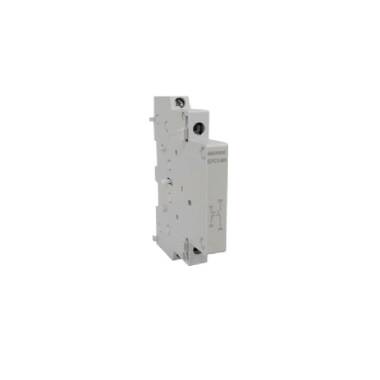

Ao lado dos contactores podemos encontrar o que habitualmente se chamam contactores auxiliares. Estes são dispositivos que estão ligados ao contactor. Parecem muito semelhantes ao contactor, mas são mais pequenos em tamanho. São utilizados para circuitos de comutação.

O que são telerruptores?

Este é um interruptor ou relé que é activado por um impulso eléctrico. A sua utilização mais comum é activar pontos de luz através de botões de pressão a partir de três ou mais pontos.

Dependendo do número de pólos do disjuntor, podemos diferenciar entre modelos unipolares (pólo único) e bipolares (dois pólos).

Funcionamento e principais partes de um disjuntor

Os Disjuntores consistem numa bobina e num contacto que é activado em função do comportamento da bobina.

Quanto às ligações. Tem um terminal de entrada e um terminal de saída para a bobina. Para além destes, tem também um terminal de entrada e um terminal de saída para o contacto.

Quando a bobina recebe um impulso eléctrico, actua o contacto, ligando o ponto de luz. Da mesma forma, assim que a bobina volta a receber um impulso eléctrico, o contacto é novamente accionado, provocando a mudança de posição.
