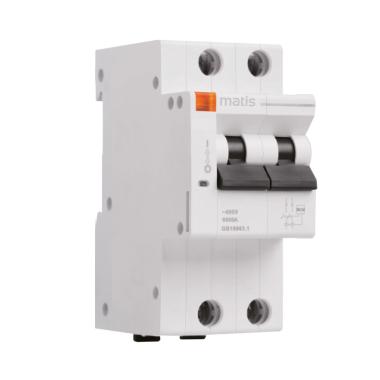

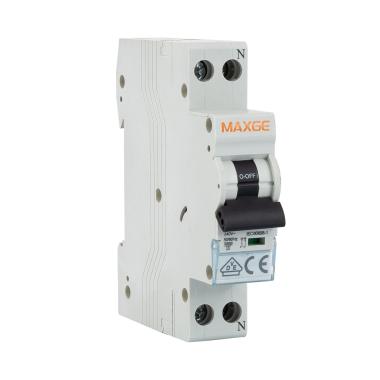

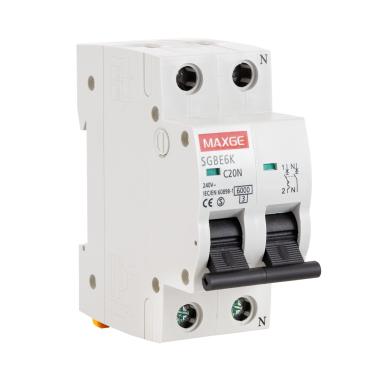

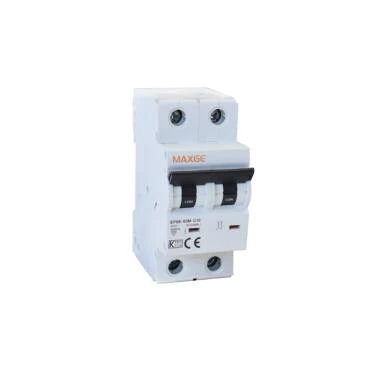

Disjuntores Magneto-térmicos

Os interruptores magnetotérmicos protegem contra contatos indiretos, eles são os que protegem os equipamentos conectados à instalação. Dependendo de sua localização, uma nomenclatura diferente é usada para nomeá-los, mas eles são sempre o mesmo tipo de produto:

• IGA (Interruptor Geral Automático) é um magnetotérmico de 32 ou 40 A e é colocado a jusante (em frente) do interruptor diferencial, ele protege todos os circuitos da instalação.
• PIA (Pequeno Interruptor Automático) é instalado a jusante do diferencial e cada um protege um circuito da instalação.

Composição e funcionamento dos interruptores magnetotérmicos

Os interruptores magnetotérmicos consistem internamente de duas partes, uma proteção térmica e uma proteção magnética:

• Proteção térmica: Protege contra sobrecarga do circuito, a corrente passa por um interruptor bimetálico que, quando aquece, se expande e atinge o mecanismo do dispositivo para abrir o contato e desconectá-lo.
• Proteção magnética: É responsável pela proteção do circuito contra curto-circuitos, consiste em um eletroímã, funciona de tal forma que quando uma corrente muito alta circula gera uma força magnética, atraindo assim uma peça que abre o contato do dispositivo.

Curvas dos interruptores magnetotérmicos:

O magnetotérmico deve ser devidamente escolhido em função de sua curva de disparo, que depende do número de vezes que suporte a In (Corrente Nominal), ele será usado em um ou outro tipo de instalação. As mais comuns e mais comumente utilizadas são:

Curva B: 3 a 5 vezes seu In, são utilizados muito raramente, especialmente para longas distâncias de cabeamento.

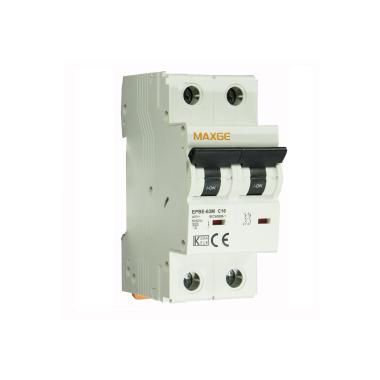

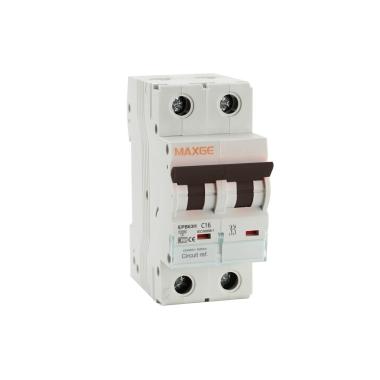

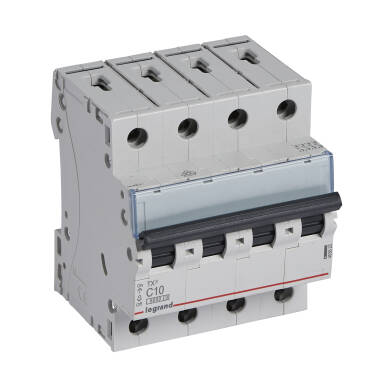

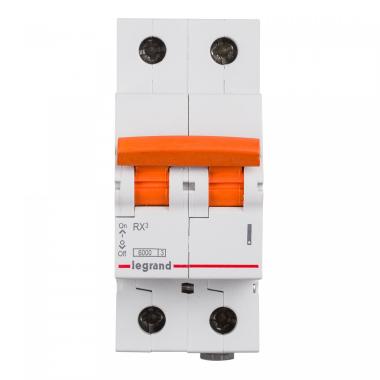

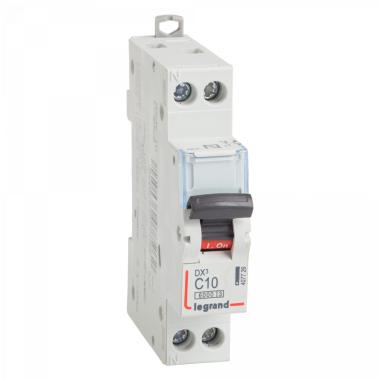

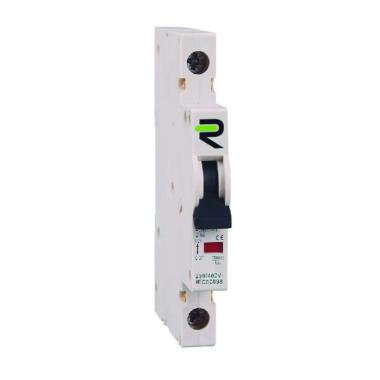

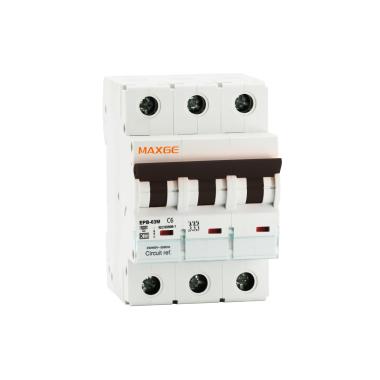

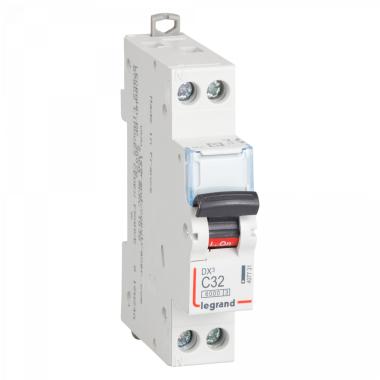

Curva C: 5 a 10 vezes sua In, mais comumente usada no ambiente doméstico.

Curva D: 10 a 20 vezes sua In, utilizada principalmente para a indústria, onde são utilizadas máquinas.

Qual é a capacidade de interrupção de um interruptor magnetotérmico?

Chamamos a capacidade de interrupção de um magnetotérmico a corrente máxima que ele é capaz de interromper. Se a corrente gerada por um curto-circuito, por exemplo, for maior do que a capacidade de interrupção, o magnetotérmico disparará, mas a corrente poderá continuar fluindo por meio de um arco elétrico.

Possíveis causas para o disparo do magnetotérmico

Sobrecarga: Normalmente devido a um número excessivo de dispositivos conectados.

Curto-circuito: Devido ao superaquecimento dos condutores, uma corrente muito alta é produzida em um curto período de tempo.

Interruptor magnetotérmico reiniciável

Este dispositivo pode ser reinicializado automaticamente no caso de uma corrente transientemente alta. Se esta corrente ocorrer novamente várias vezes, ele abrirá o contato e só poderá ser reinicializado manualmente.
